连续式送丝插丝机

发布时间：2017-12-02

所属分类：连续送丝式

生产厂家：山东龙新节能科技有限公司

产品价格：来电咨询

产品详情产品询盘

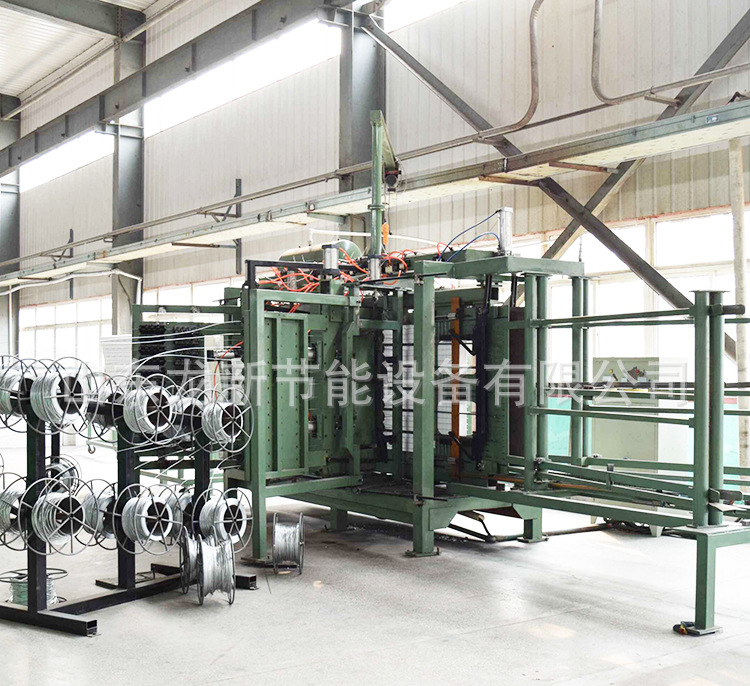

连续式送丝插丝机主要有3DW-1200型钢网焊接机组和CH-V-1200型成型焊接机组作为连续式送丝的主机，CH-V型成型机采用PLC触摸屏控制,具有自动化程度高,生产的S类夹芯板的产量及质量都优于国内同类产品,尤其在漏焊率方面低于2%,少了补焊环节。该机组为立式焊接形式,与卧式焊接机组相比具有操作、维修方便,产品外观平整等显著特点。

在原有舒乐舍板生产线基础上研发了3D板型钢丝网架夹芯板成型机组，该成型机组采用立式成型保持了原有卧式产量高的优点，改变了原卧式漏焊率高的缺点，并已在IPS板外墙外保温系统上使用，得到了业内人士的肯定。本公司生产的钢丝网架轻质夹芯板设备分立式(L型)和卧式（W型）两大类。

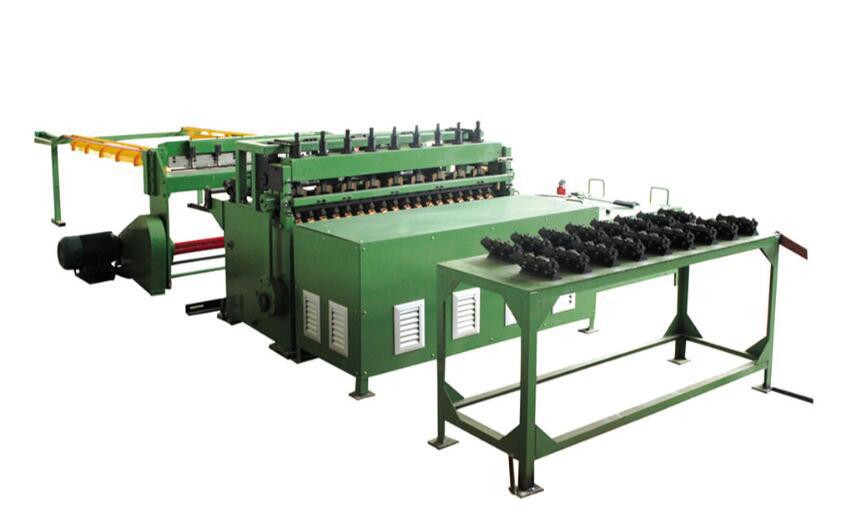

3DW-1200型钢网焊接机组
焊网宽度	1200mm
网孔规格	50x(50-100
可焊直径	2.0-04.0
电动机功率	8.5kW
生产速度	40-50步/min
焊接强度每点拉脱力	≥330N
供电要求	380V±10%
设备外型尺寸	12000×4000×1300

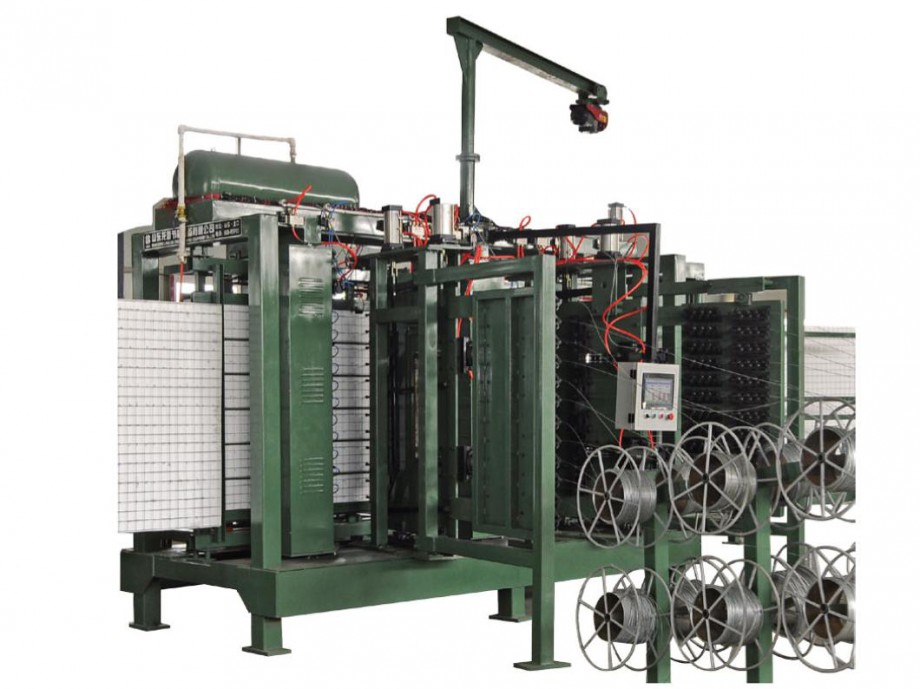

CH-V-1200型成型焊接机组
焊网宽度	1200-1220mm
焊板厚度	40-120mm
可焊钢丝直径	Ф3-Ф4mm
装机容量	12x10KVA
生产率	600-1100㎡/8h
漏焊率	<2%
操作人员	3-4人
设备机组尺寸	8500×6800×2900
配用气源工作压力	0.7Mpa
流量	3.6m3/分
输入电压	380V士10%

除此之外还有

连续式送丝生产线加工的板的厚度是40-150mm。
